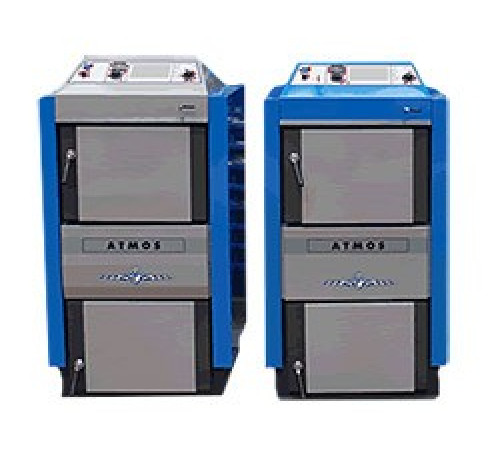

Котлы с газификацией древесины с вмонтированным електронным регулированнием ATMOS ASD 01

Котлы сконструированы для сжигания древесины по принципу генераторной газификации с применением вентилятора, который удаляет из котла продукты сгорания или вгоняет в котёл воздух. Корпуса котлов изготовлены из сварных стальных листов толщиной 3-8 мм, состоят из насыпной части топлива, которая оснащена в нижней части жаропрочным патрубком с продольным отверстием для прохода продуктов сгорания и газов. Пространство сгорания, находящегося под насыпной частью, выложено керамическими блоками. В задней части корпуса котлов находится вертикальный канал для продуктов сгорания, снабженный в верхней части клапаном для растопки. В верхней части канала для продуктов сгорания находится патрубок для подсоединения к дымоходу.

Конструкция котла – котел состоит из двух, размещенных друг над другом, камер, верхняя камера предназначена для запаса топлива, в нижней камере происходит сжигание и находится зольник. Между ними содержится сопло для газификации древесины, способствующее совершенной газификации и полному сгоранию топлива.

Достоинства котлов с газификацией древесины «ATMOS»:

• Возможность сжигания больших кусков древесины
• Большой бункер для топлива – длительное время горения
• Высокий КПД – в зависимости от типа 81 – 87% – первичный и вторичный воздух подогревается до высокой температуры
• Экологическое сжигание - котел согласно CSN EN 303-5 относится к 3-му классу.
• Вытяжной вентилятор - беспилый сбор золы, котельная без дыма
• Контур охлаждения для предотвращения перегрева - без риска повреждения котла
• Автоматическое отключение котла после догорания топлива - термостат для дымовых газов
• Удобный сбор золы – большая керамическая камера сгорания для золы (у дерева собираем один раз в неделю, в уголь – один раз в день)
• Котел без трубной доски – более простая очистка
• Небольшие размеры и малый вес
• Высокое качество

МОНТАЖ

Котлы "ATMOS" должны быть подключены "LADDOMAT 21" или теплорегулирующим вентилем ЕСБЕ для достижения температуры возвращаемой воды в котел минимально 65 °С. Выходная температура котла должна поддерживаться постоянно в пределах 80 – 90 °С. Все котлы поставляются в основном исполнении с охлаждающим контуром против перегрева. Рекомендуем устанавливать котлы с аккумулирующими баками.

СВИДЕТЕЛЬСТВО И СЕРТИФИКАЦИЯ

Все котлы АТМОС сертифицированы в испытательных учреждениях Украины.
Защищен промышленным патентом.

Котел АТМОS Geсerator представляет собой стопроцентные новинки в области котлов для сжигания древесины. Это реальный генератор древесного газа.

Регулировка котлов

Электромеханический принцип - регулировка мощности осуществляется при Е помощи заслонки, управляемой регулятором тяги, тип FR 124, который в соответствии с заданной температурой воды на выходе (80 - 90°C) автоматически открывает или прикрывает заслонку, (кроме DC50SE) котел вместо того снабжен сервоклапаном BELIMO с пружиной. Настройке регулятора мощности нужно уделять особое внимание, поскольку Нацбанк помимо регулирования мощности выполняет другую важную функцию – защищает котел от перегрева. Регулирующим термостатом, расположенным на панели котла, управляется вентилятор в соответствии с заданной температурой (75-85°C). На регулирующем термостате должна быть задана температура на 5°C ниже, чем на регуляторе тяги FR 124. Котел работает при пониженной мощности и без вентилятора – при отключении электрического тока не останетесь без отопления. Котел работает с пониженной мощностью до 70% номинальной мощности и без вентилятора.

Каждый котел можно оснастить у заказчика электронной регулировкой «ATMOS» ACD 01 для управления целой системой отопления в зависимости от наружной температуры, комнатной температуры и времени. Эта регулировка способна управлять также самим котлом с вентилятором и со многими другими функциями.

Технические сведения

Гарантия на котел 24 месяца. Если котел подключен с Laddomat 21 или с теплорегулирующим вентилем TV 60°C и аккумулирующими емкостями, то гарантийный срок увеличивается с 24 до 36 месяцев.

КОТЛЫ С ГАЗИФИКАЦИЕЙ ДЕРЕВЬИ

Котлы предназначены для сжигания древесины с использованием принципа газификации генератора. Также у них важно применение отсасывающего вентилятора, мультифункционального – который может вогнать в котёл воздух, или также удалить продукты сгорания. Корпуса котлов с газификацией древесины состоят из сварных листов стали толщиной 3-8 мм, насыпной части, предназначенной для топлива, снабженной жаропрочным патрубком. Среди его характеристик – продольные отверстия, специально для прохода продуктов сгорания, кроме того и газов. Под насыпной частью есть пространство сгорания, состоящее из керамических блоков. Вертикальный канал, предназначенный для продуктов сгорания, находится в корпусе котлов (его задней части) с клапаном для розжига. В канале для продуктов сгорания (а именно – верхней части) – находится патрубок, для дымохода.

Перейдем к конструкции котла. Структурно он состоит из двух камер (одна над другой), верхняя – для запаса топлива, нижняя – сжигание зольника. Между этими двумя камерами – сопло. Его основная задача – газификация древесины, для совершенной газификации и соответственно – полного сгорания топлива.

Преимущества

1. Возможность сжигания даже больших кусков древесины;
2. Продолжительность горения – благодаря большому топливному бункеру;
3. Достаточно высокий уровень КПД – от 81 до 87% – все виды воздуха (первичное и вторичное) подогревают до очень высокой температуры;
4. Экологическое сжигание – 3-й класс;
5. Вентилятор-вытяжка – бездымный и беспильный;
6. Безопасность перегрева - риск отсутствует;
7. Выключение котла – сразу после догорания топлива;
8. Сбор золы очень удобен – есть большая камера сгорания (для дерева – один раз в неделю, для угля – один раз в день);
9. В котле отсутствует трубная доска – обеспечивающая упрощенную очистку, небольшие размеры при небольшом весе;
10. Качество – на высшем уровне;
11. Метод обратного сжигания, нагретый (предварительно) воздух и керамика позволяет полностью сжигать топливо почти без выделения вредных газов. Котлам присвоена марка Экологическое изделие. Благодаря этому выделяется дотация из Государственного фонда окружающей среды.

Котлы нужно подключать к "LADDOMAT 21" или терморегулирующему вентилю ЭСБЕ, специально для достижения температуры возвращаемой воды в котел, минимально это - 65°С. Определены и пределы исходной температуры котла – от 80 до 90°С. У всех котлов есть контур против перегрева. Наша рекомендация относительно котла – устанавливать его с аккумулирующими баками.

Электромеханический принцип - регулировку мощности достигают с помощью заслонки, которой управляет регулятор тяги, тип FR 124, он в зависимости от заданной температуры воды на выходе, находящейся в пределах - 80 - 90°C, автоматически может открыть или прикрыть заслонку (кроме DC50SE) вместо этого котел снабжен сервоклапаном BELIMO. Обратите особое внимание на регуляторы мощности. Ведь помимо самой регулировки мощности, он выполняет и другую важную функцию, защищая устройство от перегрева. Вентилятор управляется термостатом и в соответствии с заданной температурой (от 75°C до 85°C). Единственная поправка - на термостате (регулирующий температуру) желательно задать температуру ниже на 5°C, чем на регуляторе тяги FR 124. Преимуществом котла является то, что он работает даже при пониженной мощности, кроме того - и без столь важного элемента как вентилятор - если электрический ток отключат, котел будет работать. С пониженной мощностью котел работает и без вентилятора до 70% номинальной мощности.

Мы бы советовали Вам оснастить каждый котел электронной регулировкой «ATMOS» ACD 01, для управления даже целой системой отопления – на которую влияет комнатная температура, внешняя температура и время. Она подходит и для котла.
